Querkraftdorn Q6

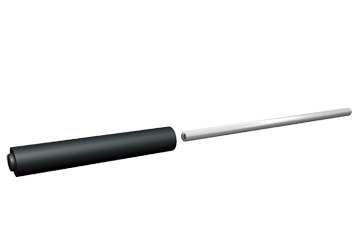

SPEBA® Querkraftdorne Typ Q6 sind Stahlbolzen in einer Elastomerhülse zur Aufnahme von Querkräften bei gleichzeitiger Körperschalldämmung, häufig in Kombination mit Treppenlager oder Wandlager. Er kann waagerecht oder senkrecht einbetoniert werden. Mit der passenden Befestigungshülse wird der Einbau vereinfacht. Alle weiterführenden Informationen entnehmen Sie bitte dem Informationsblatt im Anhang.


Weitere Informationen hier direkt downloaden.



DOWNLOAD DATENBLATT



DOWNLOAD BEMESSUNG



Datenblatt bis '23

SPEBA® Querkraftdorn Q6 22-45mm schallentkoppelt

Einsatzzweck Querkraftdorn Typ Q 6

Die SPEBA® Querkraftdorne Typ Q6 sind Stahl­bolzen mit halbseitiger Schall­schutz­hülse. Die Haft­reibung zum Beton wird für die Längs­bewegung voll­ständig aufgehoben und Übertragungswege unterbrochen. Die Hülse zentriert den Bolzen und ermöglicht keine Quer­bewegung bei Akti­vierung der Quer­kräfte. Der Dorn ermöglicht eine Ein­dring­ung in z-Richtung standard­mäßig von a = 30 mm und über­trägt durch Biegen Quer­kräfte (Q) in x- und y-Richtung. Der Gummi­mantel verhindert einseitig die Beton­haftung. Das Feder­element gibt den Dehnweg in der Fuge a nach dem Betonieren frei.
Der Dorn wird durch die Schalung gesteckt (durchbohren) und durch Anbinden an die Beweh­rung fixiert. Er kann waage­recht oder senk­recht ein­betoniert werden. Dorn­abmes­sungen, Stahl­qualität und evtl. Korrosions­schutz können nach der Tabelle unten gewählt werden.
SPEBA® Querkraftdorn Q6 ∅=22; 30; 45mm Schallschutzdorn

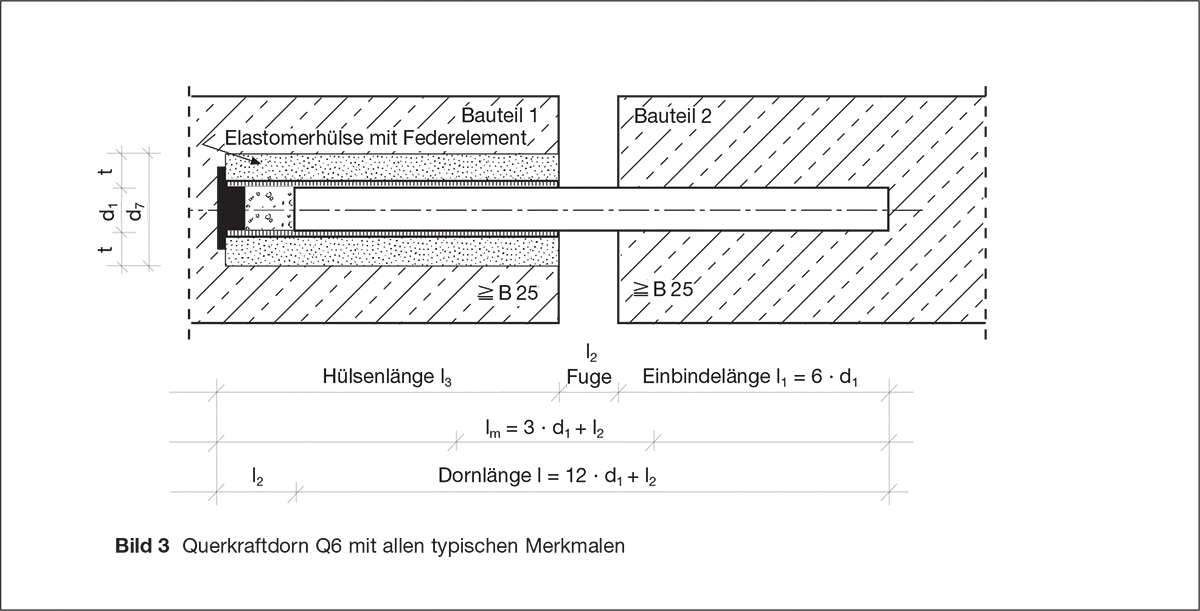

Einbaubeispiel SPEBA® Querkraftdorn Q6 ∅=22; 30; 45mm Schallschutzdorn
Die Bauteile sind aus bewehrtem / unbewehrtem Beton mit Mindest­eigen­schaften des C20/25. Statische Bean­spruchungen, kon­struk­tive Vor­gaben und Montage­möglich­keiten be­stim­men die Auswahl. Die Berechnung erfolgt einseitig eingespannt. Die Bemes­sungs­regeln für den Dorn basieren aktuell auf der Richt­linie VDI 6207. Eine Zusammen­fassung für die Dorne können Sie mit unserem  SPEBA® Infoblatt Quer­kraftdorne herunter­laden.

Technische Daten Dorn Q 6


Dorn­durch­mes­sermin­dest Ein­bin­delän­gestan­dard Dorn­län­gestan­dard Ge­samt­län­geHül­sen­durch­mes­ser
d5×d2× 5d +30mm10×d +60mmdHülse
mmmmmmmmmm
2211025028044
3015033036051
4522548051073
Hül­sen­be­zeich­nungfür Dorn TypDorn ØNa­gel­flan­sch­ma­ßeHül­sen­län­ge
H 22Q6/2222 mm100 × 100 mm140 mm
H 30Q6/3030 mm140 × 140 mm180 mm
H 45Q6/4545 mm140 × 140 mm255 mm
Die Schallschutz­verbesserung beträgt lt. Fraun­hofer-Institut Prüf­bericht Nr. P-BA 229/1995
- bewerteter Norm-Tritt­schall­pegel  Ln,w  = 38 dB
- Trittschallschutzmaß TSM = 25 dB

Befestigungshülse für Schallschutzdorn Q 6

Die SPEBA® Befestigungs­hülse ist ein Zubehör­teil für den SPEBA-Schall­schutz-Quer­kraft­dorn Q6. Mit ihr ist sehr einfacher Einbau des Dornes Q6 in z.B. Ortbeton-Treppen­läufe/-podeste möglich. 3 ver­schiedene Größen sind für die Dorn­durch­messer (d1 = 22, 30, 45 mm) lieferbar.

Befestigungshülse Querkraftdorn mit Elastomer Körperschallentkopplung
Vor der Montage wird die Elastomer­manschette des Quer­kraft­dornes Q6 in die Befesti­gungs­hülse ein­gesteckt und dann an die Schalung fest­genagelt. Die Schalung muß nicht mehr durchbohrt werden. Es folgt das Einbetonieren der Hülse. Vor Beginn des zweiten Betonierabschnittes wird der Stahlstab in die Hülse eingesteckt und ein­betoniert. Der Einbau des kompletten Dornes erfolgt genau recht­winklig zur Schalungs­ebene.
Bitte geben Sie bei der Bestellung die benötigten Durch­messer mit an.

SPEBA® Quer­kraftdorne werden aus den Stahl­qualitäten V4A (1.4571) und Bau­stählen S235/355 J2 (1.0577) gefertigt. Stahl der Werk­stoff­gruppe 1.4571 ist ein nicht­rostender austen­itischer Chrom-Nickel-Molybdän-Stahl mit Titan­stabili­sierung. Die Streck­grenze Rp0.2 der Stähle reicht von 200 bis 460 MPa. Die Zugfestigkeit Rm liegt bei 470 bis zu 950 MPa. Bezüglich der Duktilität wie bei Betonstahl weist V4A einen Rm/Rp0.2 Wert von 1,4 bis 2,1 auf. 1,05 ist normaler Betonstahl und 1,08 „hoch­duktil“. Die weichste Ausführung des V4A ist der lösungs­geglühte Zustand. Hier weist der Stahl ein Rp0.2=255 MPa auf. Dieser wird als „S235“ Stahl eingesetzt. Kalt­verfestigte Stähle weisen gegenüber dem lösungs­geglühten Zustand eine geringe Magnetisier­barkeit auf μr<1,3. V4A Querkraft­dorne sind mit und ohne Zusatz­werkstoff mit allen üblichen Verfahren schweißbar. Nach dem Schweißen ist keine Wärme­behandlung erforderlich. Die Zwischen­lagen­temperatur sollte 200°C nicht über­schreiten. Anlauf­farben müssen mechanisch oder chemisch entfernt werden. Bemes­sungs­vor­schläge entnehmen Sie bitte unseren Pro­spek­ten  oder der Veröffent­lichung in Richt­linie VDI 6207 oder der nach­folgenden Tabellen.
Alle Angaben beruhen auf unserem derzeitigen Wissens­stand. Produkte unterliegen üblichen Fertigungs­toleranzen und die Angaben hier stellen keine zugesicherten Eigen­schaften dar. Ände­rungen vorbe­halten.

Bemessungstabelle Q6


Dorn­durch­mes­serRand­ab­standFu­ge1)Dorn Be­an­spruch­bar­keitBe­ton­be­weh­rung
Ø d 〈mm〉≥3d 〈mm〉a 〈mm〉Vs,Rd 〈kN〉 (S355)As,req 〈cm²〉
2266017,60,405
514,30,330
1012,10,278
1510,50,241
209,20,212
258,20,201
307,40,193
3090032,70,752
528,10,645
1024,50,564
1521,80,502
2019,60,451
2517,90,435
3016,40,423
45135073,61,693
566,31,524
1060,31,385
1555,21,270
2051,01,172
2547,31,152
3044,21,143
1) stan­dard­mä­ßig wird bei der Dorn­her­stel­lung ei­ne Fu­ge von a=30 mm an­ge­nom­men. Fu­gen­wei­ten bis 80 mm sind er­laubt.
*) Bei den mit Stern* ge­kenn­zeich­ne­ten Pro­duk­ten bit­te die ta­ges­ak­tu­el­len Ver­füg­bar­kei­ten er­fra­gen.

Datenblatt

Die Datenblätter für die SPEBA® Querkraftdorne finden Sie hier im Anhang als PDF-Download.
Download

Brandschutzmanschette BS 5100

Die SPEBA® Brandschutzmanschette BS 5100 wird in Bewegungsfugen beim Einsatz von SPEBA® Querkraftdornen eingebaut. Sie schützt im Brandfall den Querkraftdorn vor zu hohen Temperaturen (Stahltemperatur bei 90 Minuten Brandlast < als 500° C) und sichert so die Tragfähigkeit des Stahls. So erreicht der Dorn nach DIN 4102 die Feuerwiderstandsklasse F 90.
