Einsatz­konzept SPEBA® Schall­schutz­lager WL

Schallschutzstreifen Serie WL zur Trittschallentkopplung DIN 4109  flankierender Bauteile Dachpappe R500

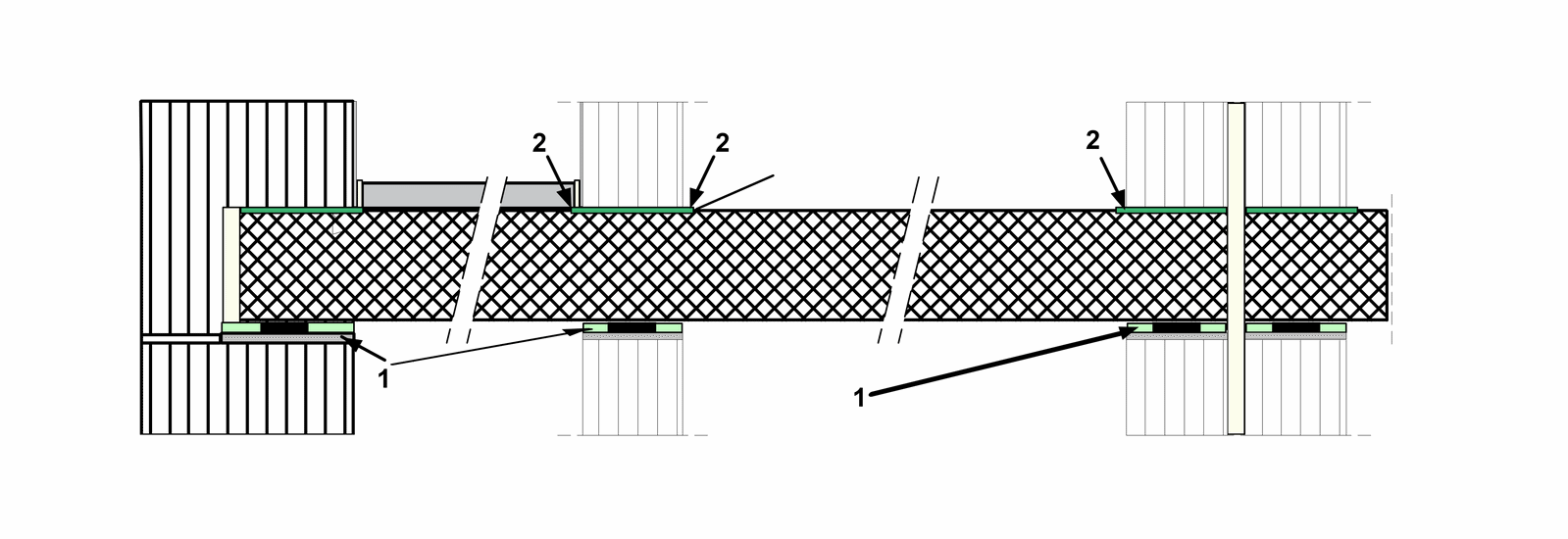

Im Bereich des Wohnungsbaus ist der Schallschutz nach DIN 4109 zu berücksichtigen. Schallschutz ist ein wichtiges Merkmal für die Qualität von Gebäuden. Planer müssen neben den Nachweisen für Stand­sicherheit, Wärme- und Brand­schutz auch für Schall­schutz­anforde­rungen letzt­endlich zufrieden­stellende und tragbare Lösungen finden. Um Schallübertragungswege im Bereich vom Mauerwerk und Betonwänden zu entkoppeln, bietet die SPEBA®; Schallschutz­lager WL Serie seit Jahren eine effektive Möglichkeit, diese Aufgaben­stellung angemessen wirtschaftlich zu lösen. Im Bereich der Auflagerpunkte (1) von Decken und Balken werden je nach Erfordernis der Last­zentrierung SPEBA®; Deformations(gleit)lager eingesetzt. Aufgrund hoher statischer Ausnutzung dieser Lager wird hier nur eine mäßige Schalldämmwirkung erreicht. Es liegt also auf der Hand, im Bereich der Wandfüße (2) weitere Lager mit Schalldämmfunktion (Schall­schutz­streifen) einzusetzen, um somit die flankierende Schall­übertragung zu reduzieren.

Die Lager bestehen aus einem Elastomer, dessen Größe durch die Mauerwerksbreite gegeben wird. Dabei sollte die aufzunehmende Last in der häufigen Lastfall­kombination eine Druckspannung im Bereich 0,2 N/mm² bis 1,0 N/mm² im Lager erzeugen. Damit sind die Lager nicht zu tragfähig (<25%) ausgelegt und können dynamische Zusatzlasten optimal ausfedern. Für den Grenzzustand der Tragfähigkeit darf mit einem Lagerwiderstand von 4,0 N/mm² gerechnet werden. Die Einfederung bleibt in Bereich 0,2 - 0,9 N/mm² linear und somit bleibt auch der bewertete Norm-Tritt­schall­pegel (L‘n,w) annähernd gleich. Bei einer mittlerer Druckspannung σ = 0,2 N/mm² beträgt diese Einfederung bei einem 10 mm dicken Lager ca. 2,0 mm inkl. Anpassungs­setzungen. Bei Ausnutzung der zulässigen maximalen Pressung von 4,0 N/mm² beträgt die rechnerische Einfederung 6,0 mm. Die verscheidenen SPEBA® Schall­schutz­lager WL gibt es in Einbaudicken t = 3 mm (Typ S), 5 mm & 10 mm.
SPEBA® Schallschutzlager WL mindern die Tragfähigkeit vom Mauerwerk nicht ab. SPEBA® Schallschutz­lager WL Serie S kann als Mauersperrbahn (alternativ zu Dachpappe R500) zur Übertragung von Schubkräften in der Lagerfuge gemäß der Bemessungsnorm DIN EN 1996-1-1 verwendet werden.

Beim Einbau ist darauf zu achten, dass schallübertragende Berührungen der Bauteile durch Mörtel oder Fehlstellen nicht gegeben sind (keine Körper­schall­brücken). Die Stoßstellen sind mit Klebeband abzudecken. Die Lager sollten ca 10 -20 mm breiter als die Wand gewählt werden. Leitungs - und Rohr­durch­führungen im Bereich der Lager müssen zusätzlich isoliert werden.

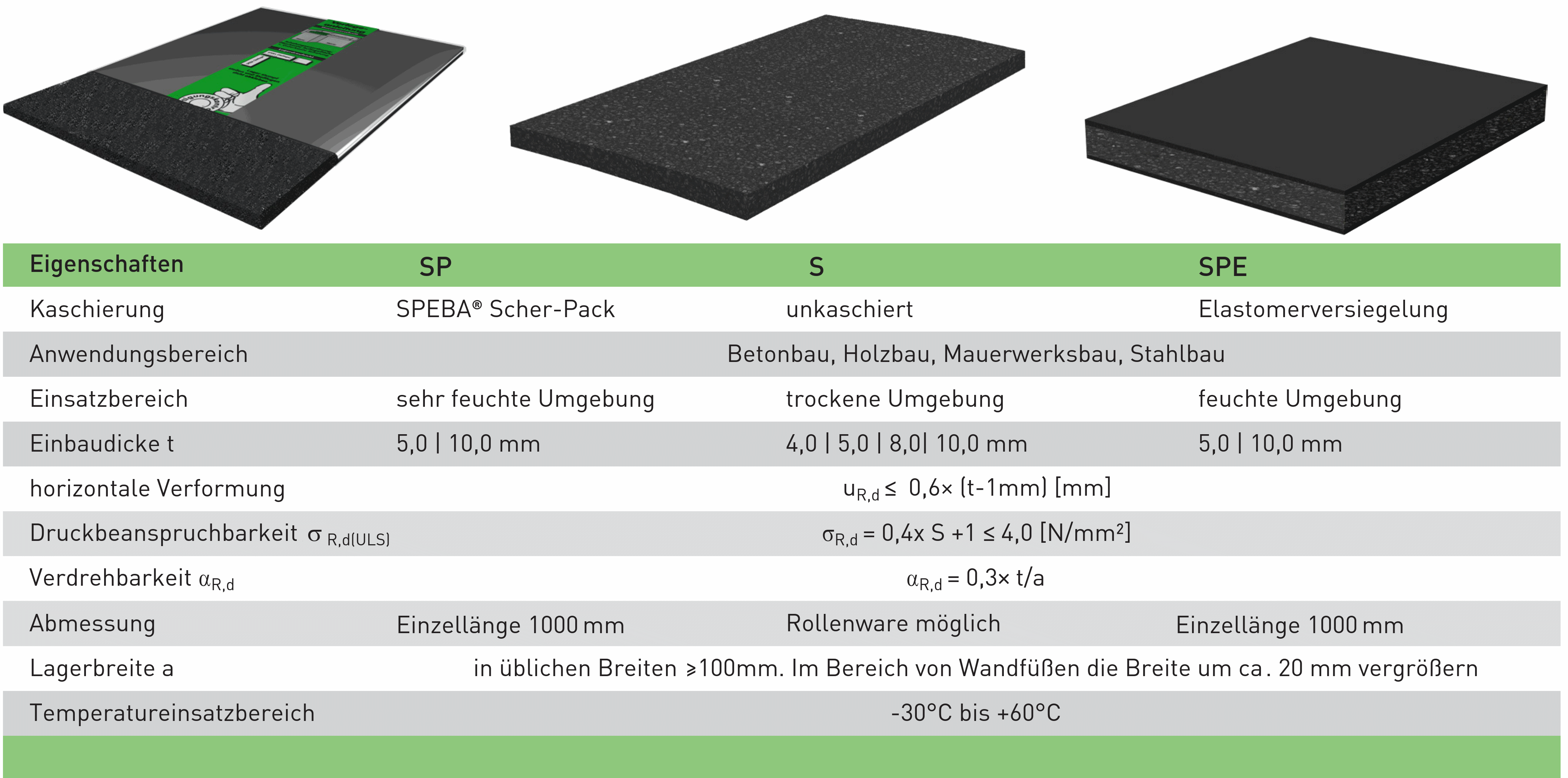

Übersicht der Eigenschaften SPEBA Schallschutzstreifen Serie WL Elastomerlager Verformungslager Hochbaulager Schwingungsschutz Dachpappe R500
Ei­gen­schaf­ten | Typ:SPSSPE
KaschierungSPEBA® Scher-Packun­ka­schiertElas­tomer­ver­siege­lung
An­wen­dungs­be­reichBeton­bau, Holz­bau, Mauer­werks­bau, Stahl­bau
Ein­satz­be­reichsehr feuchte Um­ge­bungtrockene Um­ge­bungfeuch­te Um­ge­bung
Einbaudicke t3,0 mm | 5,0 mm | 10,0 mm
hori­zontale Ver­for­munguR,d ≤ 0,6× (t-1mm) 〈mm〉
Druck­be­an­spruch­bar­keit σR,d(ULS)σR,d = 0,4×S +1 ≤ 4,0 〈N/mm²〉
Ver­dreh­bar­keit αR,dαR,d = 0,3× t/a
Ab­mes­sungEin­zel­länge 1000 mmRol­len­ware mög­lichEinzellänge 1000 mm
Haft- & Reibwertefνk0 > 0,10 〈N/mm²〉 µk >0,43 〈-〉 DIN EN 1052-3
Tem­pe­ra­tur­ein­satz­be­reich-30°C bis +60°C
La­ger­brei­te ain üblichen Breiten ≥100mm. Im Bereich von Wand­füßen die Breite um ca. 20 mm ver­größern

Datenblatt

Die Datenblätter für die SPEBA® Schallschutzlager WL Serie finden Sie hier im Anhang als PDF-Download.
Download

Ausschreibungen

Die Ausschreibungstexte für die SPEBA® Treppenlager TS 4800 finden Sie hier im Anhang als PDF-Download.
Download
