Punktfestlager MF

SPEBA® Punktestlager MF werden als Linienlager zur konstruktiven Ausbildung von Festpunkten eingesetzt. Die runden Tragkerne aus Elastomer schaffen eine schubfeste Verbindung zwischen z.B. tragendem Mauerwerk und aufgelegter Betonplatte.


Weitere Informationen hier direkt downloaden.



Download Datenblatt



Download Verlegeanleitung

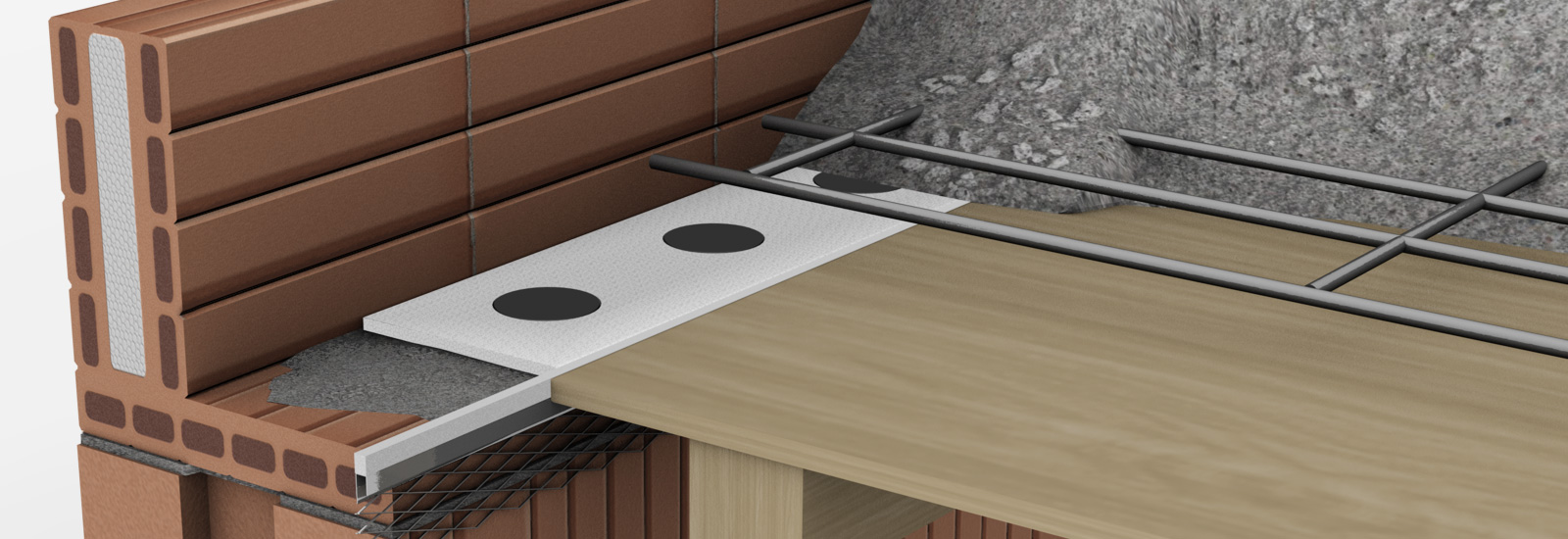

Einbaubeispiel Punktfestlager MF




SPEBA® Punktfestlager
MF werden als Linienlager zur konstruktiven Ausbildung von Festpunkten eingesetzt. Die runden Tragkerne aus Elastomer schaffen eine schubfeste Verbindung zwischen z.B. tragendem Mauerwerk und aufgelegter Betonplatte. Die Stöße werden mit SPEBA® Abdeckband abgeklebt.





Technische Daten


Punktfestlager MFSpezifikationen
Kaschierungunkaschiert
Forderung an die Auflagerflächestahlgeglättetes Mörtelbett
EinsatzbereichOrtbetonauflage
Einbaudickeca. 1 mm
AbmessungenEinzellänge 1,00 m
maximale Druckspannung σ
kernbreitenabhängig (charakteristisch)
Auflagerdrehwinkeldickenabhängig möglich

Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

Bemessung Punktfestlager MF

Grundlage für die Bemessung der SPEBA® Punktfestlager MF ist die aufzunehmende Vertikalkraft. Diese Auflast bestimmt die Anzahl und Durchmesser der im Lager angeordneten Tragkerne. Die zu erwartenden Auflagerdrehwinkel bestimmen die zu wählende Bauhöhe 5 und 10 mm. Der Verschiebeweg bei den Punktgleitlagern bleibt unberücksichtigt, da das Lager bis zur Ausnutzung der Mauerwerksbreite jeden Verschiebeweg zulässt.



Lagerbezeichnungmax.
Auflast
Druckspanung
bei max. Auflast
Tragkern-
abmessung
Kernanzahl
je lfm.
zul.
Drehwinkel
kleinste
Lagerbreite
 Vσd/t α a
 kN/mN/mm2mmStücktanmm
MF 72-530 3,9 70/5 20,0014100
MF 73-545 3,9 70/5 30,0014100
MF 102-10 2,9100/10 20,0020100
MF 74-560 3,9 70/5 40,0014100
MF 103-10 2,6100/10 30,0020100
MF 75-575 3,9 70/5 50,0014100
MF 103-5903,8100/5 30,0010150
MF 104-10 2,9100/10 40,0020
MF 104-5120 3,8 100/5 40,0010150
MF 105-10 3,1100/10 50,0020
MF 105-5150 3,8 100/5 50,0010150
MF 107-102,8100/10 70,0020
MF 106-5180 3,8 100/5 60,0010150
MF 108-10 2,9100/10 80,0020


Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

SPEBA® Zubehör

Sie haben die Möglichkeit, Ihre Gleitlager noch sicherer und einfacher einzubauen mit den intelligenten Lösungen von SPEBA® Original Zubehör: SPEBA® Abdeckband & SPEBA® Putzprofil P 600.

SPEBA® Abdeckband

Alle Stossfugen der Gleitfolien werden mit SPEBA® Abdeckband abgeklebt zur Vermeidung von Mörtelbrücken. So bleibt die Bewegungsmöglichkeit der Lager garantiert. Rolle, 66 m lang, 50 mm breit.

SPEBA® Putzprofil P 600

Das SPEBA® Putzprofil P 600 gibt den Verschiebeweg frei und verhindert Putzabplatzungen. Es ersetzt/ergänzt den erforderlichen Kellenschnitt zwischen Innenputz und Deckenputz. Einzellänge 2,50 m.

Datenblatt

Die Datenblätter für die SPEBA® Punktfestlager MF finden Sie hier im Anhang als PDF-Download.
Download

Ausschreibungen

Die Ausschreibungstexte für die SPEBA® Punktfestlager MF finden Sie hier im Anhang als PDF-Download.
Download

Verlegeanleitung

Die Verlegeanleitungen für die SPEBA® Punktfestlager MF finden Sie hier im Anhang als PDF-Download.
Download
