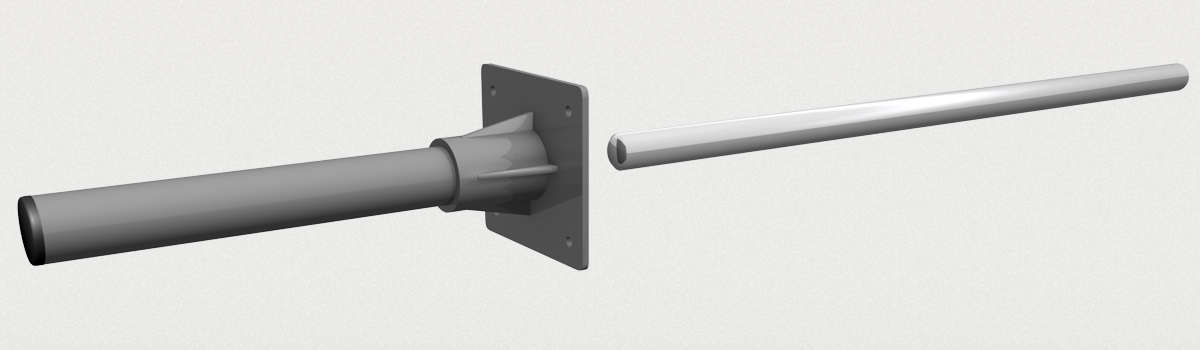

Einsatzkonzept Querkraftdorn Typ Q 3 / Q 3 ÜK

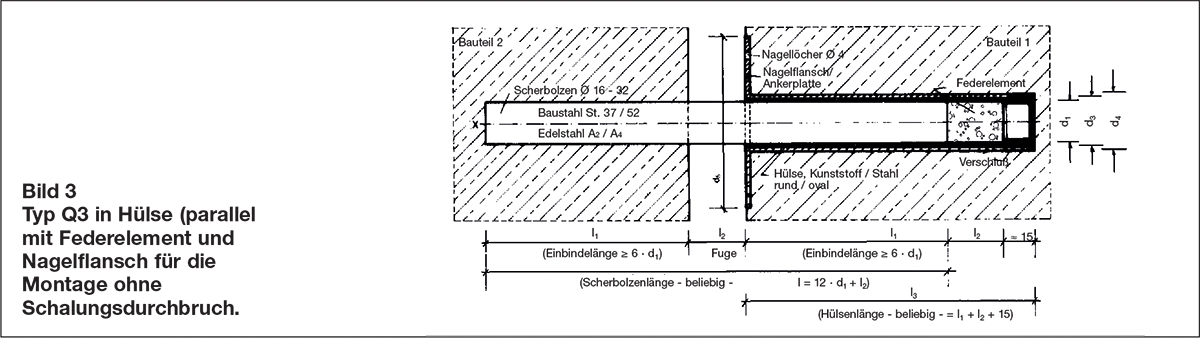

Bei der Wahl der entsprechenden Dorndurchmesser wird wie beim Typ 1 die Querkraft ohne Bewegungsweg übertragen. Die innen prallele Dübelhülse ermöglicht eine Längsbewegung von l2 ≤ 30 mm. Diese Konstruktion erspart den Schalungsdurchbruch: Die Hülse wird vor dem Betonieren auf der Innenseite an die Schalung genagelt. Nach dem Betonieren und Entschalen wird der Dorn eingesteckt (die Hülse beinhaltet schon das Federelement) und es können Fugenfüllstoff und 2. Betonierabschnitt eingebracht werden.
Bei der Fertigteilherstellung wird die Hülse einbetoniert. Wird das Fertigteil in seine endgültige Lage gehoben (Kran), kann von unten der Dorn eigesteckt werden. So werden die Teile mit den Dronen versetzt und das "Einfädeln" wird vereinfacht.
Alle weiterführenden Informationen entnehmen Sie bitte dem Informationsblatt im Anhang.
Technische Daten Dorn Q 3 / Q 3 ÜK
| Standardlieferungen Q3 Dorndurchmesser Ø d1 | mind. Einbindelänge l1 = 6 · d1 | mind. Dornlänge l = 2 · l1 + l2 |
|---|---|---|
| mm | mm | mm |
| 22 mit Hülse Ø d4 = 25 mm | 130 | 290 |
| 25 mit Hülse Ø d4 = 26 mm | 150 | 330 |
| 28 mit Hülse Ø d4 = 32/34 mm | 180 | 390 |

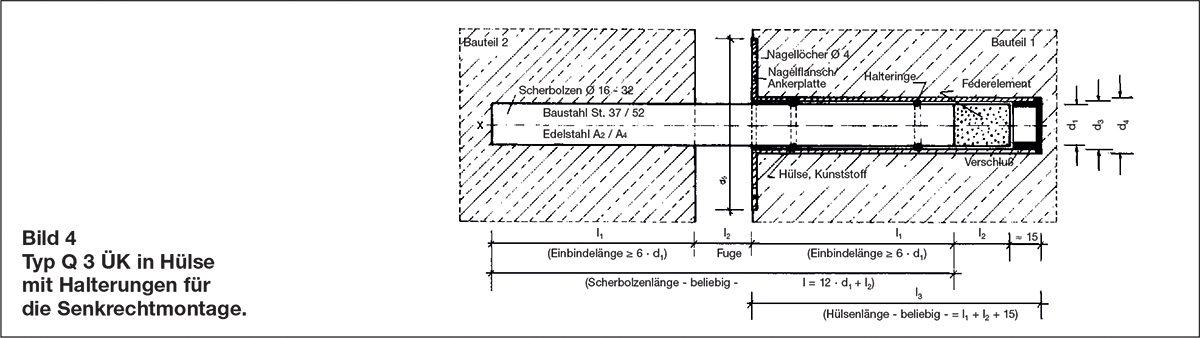

| Standardlieferungen Q3 ÜK Dorndurchmesser Ø d1 | mind. Einbindelänge l1 = 6 · d1 | mind. Dornlänge l = 2 · l1 + l2 |
| mm | mm | mm |
| 22 mit Hülse Ø d4 = 25 mm | 130 | 290 |
| 28 mit Hülse Ø d4 = 34 mm | 170 | 370 |
Die Scherbolzen können in Baustahl St. 37 oder St. 52 roh, blank oder verzinkt und in Edelstahl 1.4301 (=V2 A) oder 1.4571 (=V4 A) in der Festigkeitsklasse E 225 = St. 37 geliefert werden (weitere Stahlqualitäten auf Anfrage): Bemessungsvorschläge entnehmen Sie bitte unserem Prospekt SPEBA® Querkraftdorne "Bemessung" oder Veröffentlichung im Heft 346, Deutscher Ausschuß für Stahlbeton oder der nachfolgenden Tabelle 2.
Alle Angaben beruhen auf unserem derzeitigen Wissensstand. Sie unterliegen üblichen Fertigungstoleranzen und stellen keine zugesicherten Eigenschaften dar. Änderungen vorbehalten.
Max. Querkräfte für Typen Q3, Q3 ÜK
| Dorndurchmesser Ø d1 | Fuge l2 | St. 37 / E 225 in ≥ B 25 | St. 52 in ≥ B 25 | St. 52 in ≥ B 35 |
|---|---|---|---|---|
| mm | mm | kN | kN | kN |
| 22 | 0 | 10,7 | 11,1 | 14,6 |
| 5 | 8,7 | 9,8 | 12,8 | |
| 10 | 7,4 | 8,4 | 11,0 | |
| 15 | 6,4 | 7,4 | 9,5 | |
| 20 | 5,6 | 6,7 | 8,4 | |
| 25 | 5,0 | 6,0 | 7,5 | |
| 30 | 4,5 | 5,5 | 6,8 | |
| 25 | 0 | 13,8 | 15,1 | 19,9 |
| 5 | 11,5 | 12,8 | 16,8 | |
| 10 | 9,8 | 11,0 | 14,5 | |
| 15 | 8,6 | 9,7 | 12,8 | |
| 20 | 7,7 | 8,7 | 11,5 | |
| 25 | 6,9 | 7,9 | 10,4 | |
| 30 | 6,3 | 7,2 | 9,4 | |
| Dorndurchmesser Ø d1 | Fuge l2 | St. 37 / E 225 in ≥ B 25 | St. 52 in ≥ B 25 | St. 52 in ≥ B 35 |
| mm | mm | kN | kN | kN |
| 28 | 0 | 17,3 | 18,5 | 24,3 |
| 5 | 14,7 | 16,2 | 21,3 | |
| 10 | 12,8 | 14,0 | 18,4 | |
| 15 | 11,3 | 12,4 | 16,3 | |
| 20 | 10,1 | 11,1 | 14,5 | |
| 25 | 9,2 | 10,0 | 13,2 | |
| 30 | 8,4 | 9,1 | 12,0 | |
| 30 | 0 | 19,9 | 21,4 | 28,1 |
| 5 | 17,0 | 18,7 | 24,6 | |
| 10 | 14,9 | 16,2 | 21,3 | |
| 15 | 13,2 | 14,3 | 18,8 | |
| 20 | 11,9 | 12,8 | 16,8 | |
| 25 | 10,8 | 11,6 | 15,2 | |
| 30 | 9,9 | 10,6 | 13,9 | |
| Für Q2 und Q3 ÜK gilt wegen nur einseitiger Einsapannung: zul. Max Querkraft Qs = Max. Q · 0,5 bei St. 37 und St. 52 in ≥ B 25. | ||||
Datenblatt
Die Datenblätter für die SPEBA® Querkraftdorne finden Sie hier im Anhang als PDF-Download.
DownloadBrandschutzmanschette BS 5100
Die SPEBA Brandschutzmanschette BS 5100 wird in Bewegungsfugen beim Einsatz von SPEBA® Querkraftdornen eingebaut. Sie schützt im Brandfall den Querkraftdorn vor zu hohen Temperaturen (Stahltemperatur bei 90 Minuten Brandlast < als 500° C) und sichert so die Tragfähigkeit des Stahls. So erreicht der Dorn nach DIN 4102 die Feuerwiderstandsklasse F 90.
