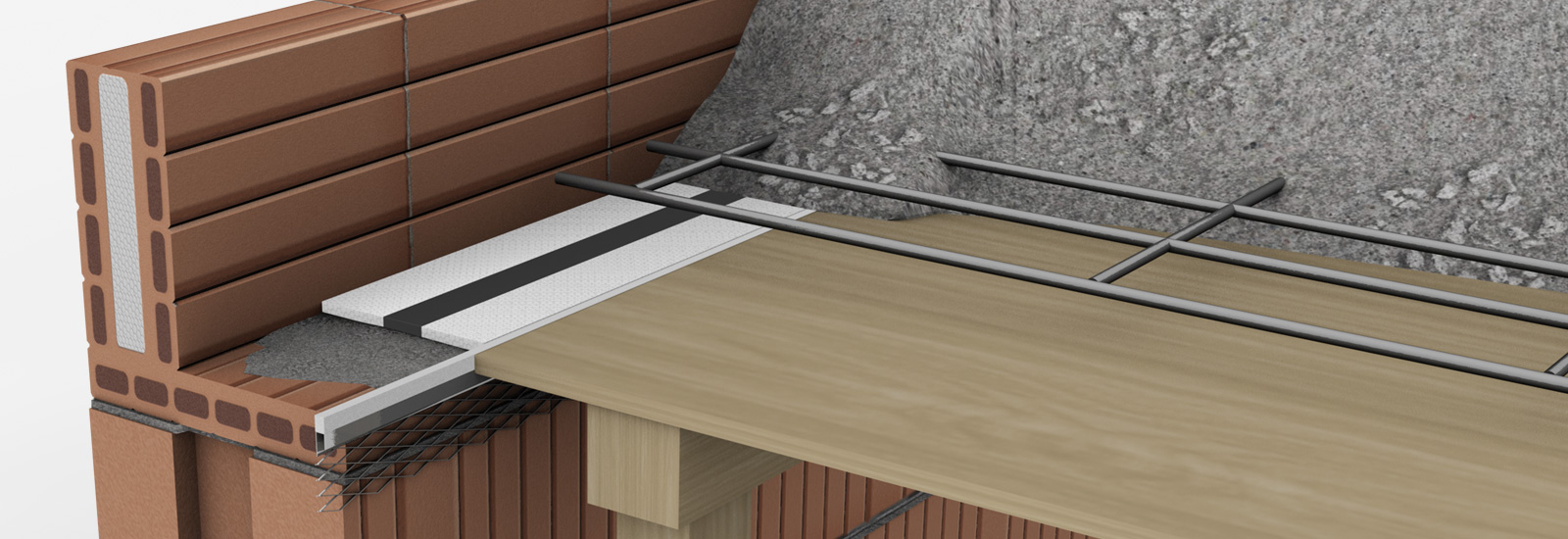

Einbaubeispiel Streifenfestlager M
SPEBA® Streifenfestlager M werden als Linienlager eingesetzt. Diese Festlager werden z.B. unter Flachdachdecken zur Lastzentrierung und Annahme von Verdrehungswinkeln verlegt. Die Stöße werden mit SPEBA® Abdeckband abgeklebt. Auf Wunsch kann der Elastomerkern auch exzentrisch nach Vorgabe angeordnet werden. Häufig werden Streifenfestlager in Kombination mit SPEBA® Streifengleitlagern verwendet.
Technische Daten
| Streifenfestlager M | Spezifikationen | |
|---|---|---|
 | Kaschierung | unkaschiert |
| Forderung an die Auflagerfläche | abgeriebenes Mörtelbett | |
| Einsatzbereich | Fertigteil- und Ortbetonauflage | |
| Einbaudicke | 5,0 mm bei Typ M5, 10,0 mm bei Typ M10 | |
| Abmessungen | Einzellänge 1,00 m x Mauerwerksbreiten bis max. 1000 mm | |
| maximale Druckspannung σ | kernbreitenabhängig (charakteristisch) | |
| Auflagerdrehwinkel | dickenabhängig möglich | |
Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.
| Lagerarten | ||||||||
|---|---|---|---|---|---|---|---|---|
| Lasten je lfm | 75 kN | 150 kN | 225 kN | 300 kN | ||||
| Kernbreite | 25 mm | 50 mm | 75 mm | 100 mm | ||||
| max Druckspannung σ | 3,0 N/mm2 | 3,0 N/mm2 | 3,0 N/mm2 | 3,0 N/mm2 | ||||
| tan α | 0,04 | - | 0,02 | 0,04 | 0,01 | 0,03 | 0,01 | 0,02 |
| Auflagenbreite (a) | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | Artikel-Nr. | ||||
| M 5 | M 10 | M 5 | M 10 | M 5 | M 10 | M 5 | M 10 | |
| 115 | 6125 | - | 6150 | 9150 | 6175 | 8175 | - | - |
| 150 | 6625 | - | 6650 | 9650 | 6675 | 9675 | 6610 | 9610 |
| 175 | 6225 | - | 6250 | 9250 | 6275 | 9275 | 6210 | 9210 |
| 200 | 6725 | - | 6750 | 9750 | 6775 | 9775 | 6710 | 9710 |
| 240 | 6325 | - | 6350 | 9350 | 6375 | 9375 | 6310 | 9310 |
| 300 | 6425 | - | 6450 | 9450 | 6475 | 9475 | 6410 | 9410 |
| 365 | 6525 | - | 6550 | 9550 | 6575 | 9575 | 6510 | 9510 |
Datenblatt
Die Datenblätter für die SPEBA® Streifenfestlager M finden Sie hier im Anhang als PDF-Download.
DownloadAusschreibungen
Die Ausschreibungstexte für die SPEBA® Streifenfestlager M finden Sie hier im Anhang als PDF-Download.
DownloadVerlegeanleitung
Die Verlegeanleitungen für die SPEBA® Streifenfestlager M finden Sie hier im Anhang als PDF-Download.
