Elastomerlager - Serie LAZ

SPEBA Serie LAZ Elastomerlager sind Verformungslager und werden als Montagelager bei der Herstellung von Stahlverbundbrücken eingesetzt. Bewegungen von Bauteilen (Verdrehung und Verschiebung) werden durch Verformungen des Lagermaterials (hier stets Elastomer) ermöglicht. Grundanforderungen an das Lager ergeben sich für die Auflagerbereiche aus der statischen Berechnung der Bauteile bzw. des Tragwerks, basierend auf den charakteristischen Einwirkungen. Unbewehrte Elastomerlager werden überwiegend im klassischen Hochbau (z.B. als Punktlager unter Trägern auf Stützen oder als Linienlager unter Tiefgaragendecken) eingesetzt. Im Brückenbau werden stahlbewehrte Elastomerlager verwendet.

Weitere Informationen hier direkt downloaden.



Download Datenblatt 24 - 220 kN/m



Download Datenblatt 7,5 - 150 kN/m



Download Datenblatt 5,7 - 35 kN/m



Download Datenblatt 2,7 - 12,5 kN/m

Einsatzzweck

SPEBA® Serie LAZ Elastomer dient als Montagelager bei der Herstellung von Stahlverbundbrücken (ZTV-ING Teil 4 5.4) . Durch die Ausnutzung von elastischer wie auch plastischer Verformung werden die Vorteile elastischer Lastabtragung, Ausgleich bauteilbedingter Ungenauigkeiten, Fugenabdichtung zwischen Stahlträger und Fertigteilen sowie die Vermeidung von Zwängungen und Abplatzungen am Fertigteil kombiniert. SPEBA® Serie LAZ ist einfach in der Handhabung, robust, reduziert die Nachbearbeitung am Bauwerk und senkt die Produktionskosten.

SPEBA® Serie LAZ Elastomer wird in der geforderten Breite als 1,00 Meter Streifen geliefert. Die Verlegung erfolgt auf die dafür vorgesehen Stahlträger. Die Stöße der Elastomerstreifen müssen mit Klebeband geschloßen werden, um ein Herauslaufen von Betonmilch zu verhindern. Es dürfen keine sauer-vernetzenden Silikondichtstoffe verwendet werden. Um eine sichere Verklebung zu erhalten, müssen die Haftflächen trocken, lösemittel-, öl-, staub- und fettfrei sein. Materialien mit Klebestreifen müssen bis zum Einbau trocken und frostfrei aufbewahrt werden.

Serie LAZ (standard)Physikalische Eigenschaften
SPEBA® Serie 4100 LAZ Elastomerstreifen für Stahlverbundbrücken (ZTV-ING Teil 4 Abschnitt 2 5.4)Materialbasissynthetischer Kautschuk
Raumgewicht≤ 1,60 g/cm3
Härte68° ± 10 Shore-A
FarbeSchwarz
Struktur glatt
Lagerwiderstand R⊥,d0,90 + 0,07×k ≤ 4,4 N/mm2
Beanspruchbarkeit Fe,d0,9×k + 0,07×k² ≤ 220 kN/m
zulässige Temperatur-24° / +50°
Lagerdicke t20 mm
Streifenbreite k30, 40, 50 mm

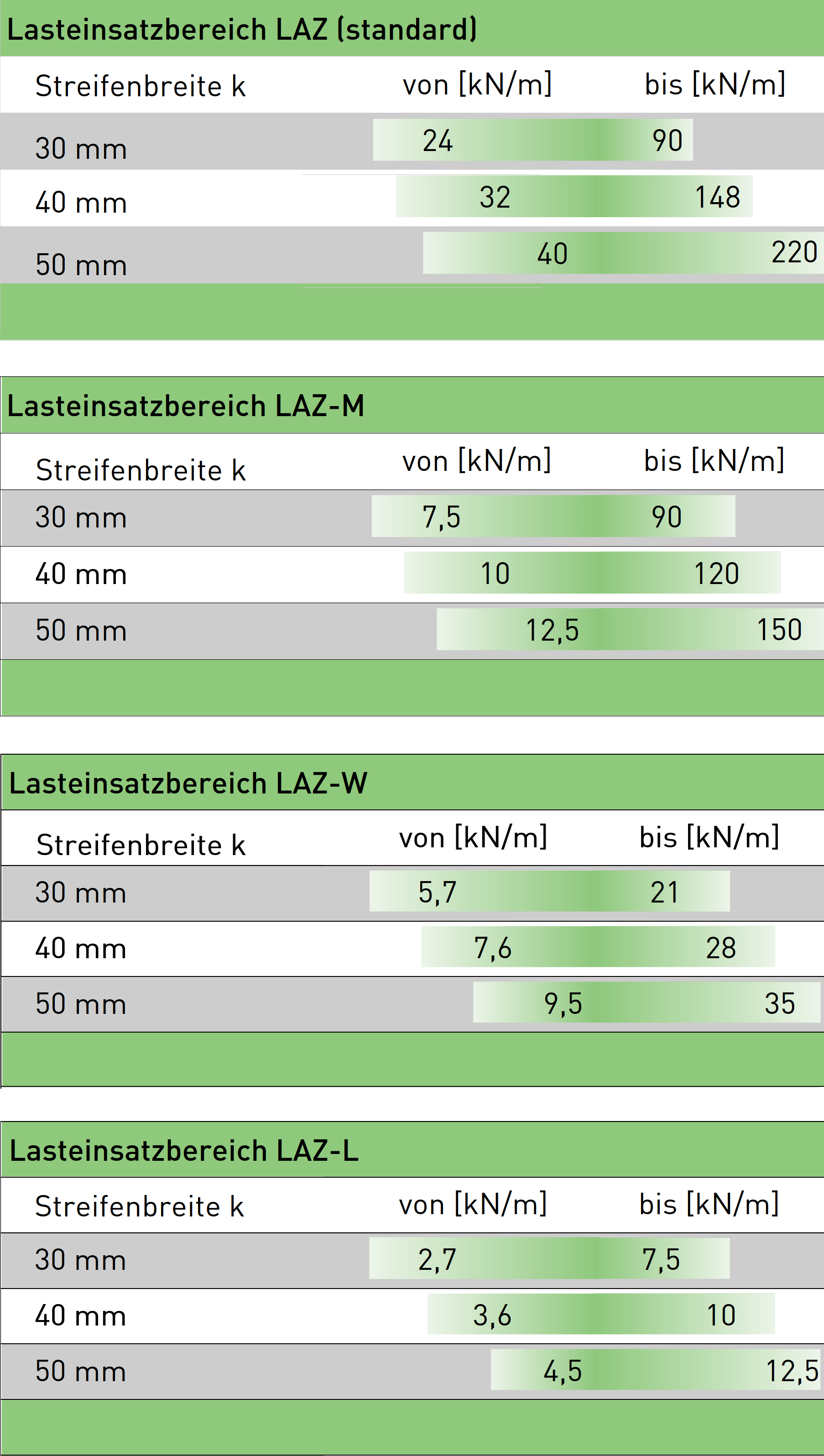

SPEBA® Serie LAZ Elastomer ist mit unterschiedlichen Beanspruchbarkeiten erhältlich, um je nach Anforderungen ein optimales Last-Verformungsverhältnis zu bieten.

BeanspruchbarkeitBezeichung und Breite 30 | 40 | 50 mm
SPEBA® Serie LAZ Elastomerstreifen Beanspruchbarkeiz für Stahlverbundbrücken (ZTV-ING Teil 4 Abschnitt 2 5.4)LAZ (standard)≤ 90 |≤ 148 |≤ 220 kN
LAZ-M≤ 90 |≤ 120 |≤ 150 kN
LAZ-W≤ 21 |≤ 28 |≤ 35 kN
LAZ-L≤ 7,5 |≤ 10 |≤ 12,5 kN

Datenblatt

Die Datenblätter für die SPEBA® Elastomerlager Serie LAZ finden Sie hier im Anhang als PDF-Download.
Download

Ausschreibungen

Die Ausschreibungstexte für die SPEBA® Elastomerlager Serie 4100 finden Sie hier im Anhang als PDF-Download.
Download
