Elastomerlager - unbewehrt

Unbewehrte  Elastomerlager (Baulager) sind Verformungslager. Bewegungen von Bauteilen (Verdrehung und Verschiebung) werden durch Verformungen des Lagermaterials (hier stets Elastomer) ermöglicht. Grundanforderungen an das Lager ergeben sich für die Auflagerbereiche aus der statischen Berechnung der Bauteile bzw. des Tragwerks, basierend auf den charakteristischen Einwirkungen. Unbewehrte Elastomerlager werden überwiegend im klassischen Hochbau (z.B. als Punktlager unter Trägern auf Stützen oder als Linienlager unter Tiefgaragendecken) eingesetzt. Im Brückenbau werden stahlbewehrte Elastomerlager verwendet.

Serie 3100 -Verformungslager

SPEBA® Elastomerlager Serie 3100 sind mit einem hochfesten, dauerhaften Textilgewebe bewehrt und bis zu 30 N/mm² zentrisch beanspruchbar. vorher: 15,0 N/mm2 (charakteristisch).

Druckspannung σR⊥d = 30,0 N/mm2 Rechenwert
Elastomer: textilbewehrt CR
zum Produkt

Serie 4100 -Ausgleichspolster

SPEBA® Elastomerlager Serie 4100 sind einfache Ausgleichspolster für bauteilbedingte Ungenauigkeiten und formatabhängig bis 5,6 N/mm2 (Bemessungswert) belastbar.

Max. Druckspannung σ = 5,6 N/mm2 ULS (formfaktorabhängig)
Elastomer: unbewehrt
zum Produkt

Serie 4300-Verformungslager

SPEBA® Elastomerlager Serie 4300 werden bei extremer Druckbeanspruchung eingesetzt. Formatabhängig sind zentrische Druckspannungen bis zu σR⊥d ≤ 29,1 N/mm2 möglich.

Beanspruchbarkeit σR⊥d ≤ 29,1 N/mm2
Elastomer: CR unbewehrt
zum Produkt

Serie 4400 -Ausgleichspolster

SPEBA® Elastomerlager Serie 4400 dienen als Ausgleichspolster für bauteilbedingte Ungenauigkeiten oder als Entkopplung flankierender Schallübertragungswege und sind formfaktorabhängig bis 4,2 N/mm2 (Bemessungswert) belastbar.

Max. Druckspannung σ = 4,2 N/mm2 ULS (formfaktorabhängig)
Elastomer: unbewehrt
zum Produkt

Serie 4500 -Verformungslager

SPEBA® Elastomerlager Serie 4500 sind unbewehrte EPDM Baulager mit Zulassung und bis zu 28,05 N/mm² zentrisch beanspruchbar. vorher: 5,0 N/mm2 (charakteristisch). Vertikale Lastübertragungen, horizontale Verschiebungen und Auflagerdrehwinkel können unter Berücksichtigung der angegebenen Formeln aufgenommen werden.

Druckspannung σR⊥d ≤ 28,05 N/mm2 Rechenwert
Elastomer: unbewehrt EPDM
zum Produkt

Serie 4700 -Verformungslager

SPEBA® Wellenlager Serie 4700 sind unbewehrte Elastomerlager mit profilierter Oberfläche. Die Lager zentrieren die Kräfte/Lasten, mindern Zwängungskräfte und gleichen konstruktive Nichtparallelität der angrenzenden Bauteile schon bei sehr geringer Druckspannung aus.

Max. Druckspannung σ = 10,0 N/mm2 charakteristisch (formfaktorabhängig)
Elastomer: unbewehrt
zum Produkt

Streifenfestlager M

SPEBA® Streifenfestlager M werden als Linienlager eingesetzt. Beim SPEBA® Streifenfestlager M fehlt im Vergleich zum SPEBA® Streifengleitlager M der Gleitlagerteil.


Einbauhöhe = Typ M5 - 5,00 mm /Typ M10 - 10,00 mm
Belastbarkeit bis 4,2 N/mm²
Temperaturbereich: –30°/+60° C
zum Produkt

Streifenfestlager M F90

SPEBA® Streifenfestlager M F90 sind SPEBA® Streifenfestlager M mit zusätzlich eingebautem ein- oder beidseitigem Brandschutz in der Lagerfuge.


Einbauhöhe = Typ M5 - 5,00 mm /Typ M10 - 10,00 mm
Belastbarkeit bis 4,2 N/mm²
Temperaturbereich: –30°/+60° C
zum Produkt

Zentrierfestlager ZF90

SPEBA® Zentrierfestlager ZF90 sind wie SPEBA® Streifenfestlager M mit seitlich eingebautem konstruktivem beidseitigem Brandschutz aus A1 Mineralwolle.


Einbauhöhe =  10,00 mm
Belastbarkeit bis 4,2 N/mm²
Temperaturbereich: –30°/+60° C
zum Produkt

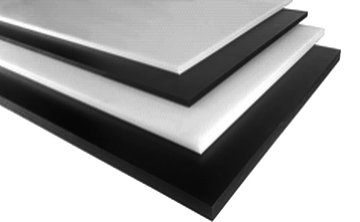

SPEBA® Therm -thermische Trennung

SPEBA®therm wird als thermisches Trennelement bei setzungs- und verformungsempfindlichen Bauteilen, zum Schutz vor Wärmebrücken und zur Vermeidung von Kontaktkorrosion metallischer Bauteile verwendet.


Einbauhöhe = 5, 10, 15, 20, 25 mm
Wärmeleitfähigkeit λd=0,25 W/mK
Temperaturbereich: –30°/+100° C
zum Produkt

Serie LAZ -ZTV-ING Teil 4 5.4

SPEBA® Serie LAZ Elastomer dient als Montagelager bei der Herstellung von Stahlverbundbrücken. Durch die Ausnutzung von elastischer wie auch plastischer Verformung werden die Vorteile elastischer Lastabtragung, Ausgleich bauteil(...)


Einbauhöhe = 20 mm
Breiten 30, 40, 50 mm
Temperaturbereich: –30°/+60° C
zum Produkt
