Einsatzzweck Querkraftdorn Typ Q 4 LL

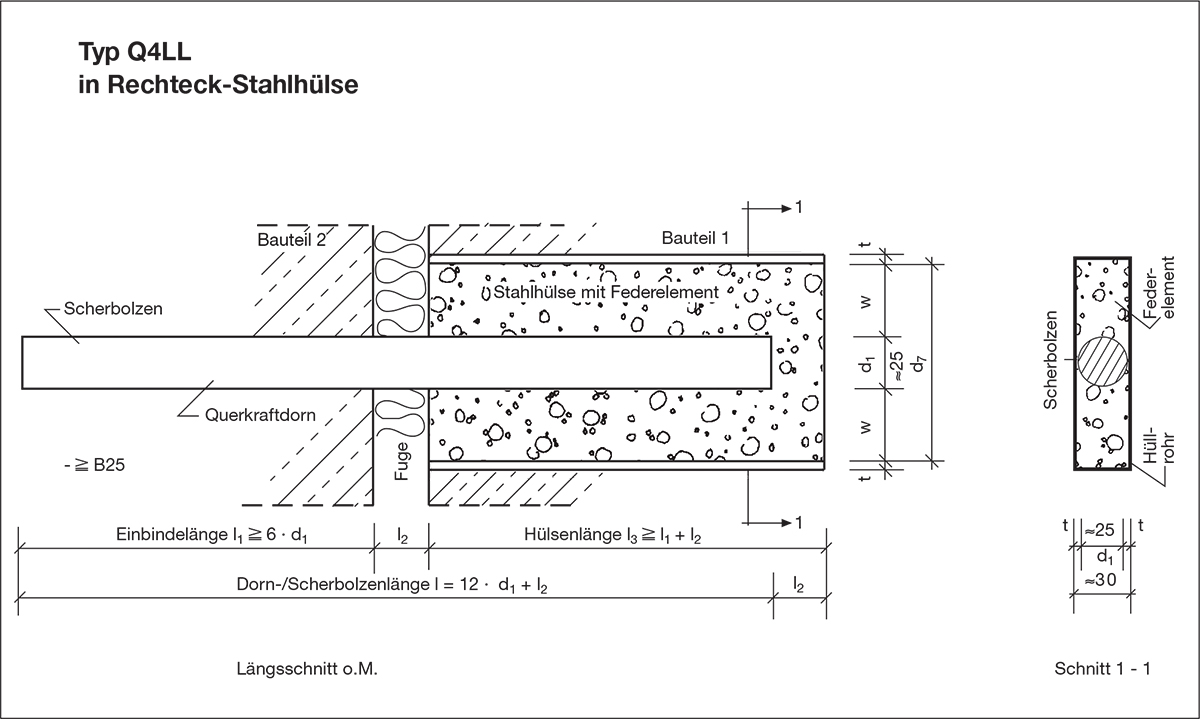

Die SPEBA® Querkraftdorne Typ Q4 LL sind Stahlbolzen mit halbseitiger Stahlrechteckhülse. Die Haftreibung zum Beton wird für die Längsbewegung vollständig aufgehoben und Übertragungswege unterbrochen. Die Hülse zentriert den Bolzen und ermöglicht eine Querbewegung bis zur Aktivierung der Querkräfte. Der Dorn ermöglicht ein Eindringen in z-Richtung standardmäßig von a = 30 mm und überträgt durch Biegen Querkräfte (Q) in x- und y-Richtung. In x-Richtung mit einem Bewegungsweg von ±15 bis-± 35 mm. Ist dieser Weg durchfahren, wird die Querkraft auch in x-Richtung übertragen. Die Rechteckhülse verhindert einseitig die Betonhaftung. Das Federelement gibt den Dehnweg in der Fuge a nach dem Betonieren frei.
Der Dorn wird durch die Schalung gesteckt (durchbohren) und durch Anbinden an die Bewehrung fixiert. Er kann waagerecht oder senkrecht einbetoniert werden. Querkräfte, Beweglichkeit und Bewehrungsmengen können nach den Tabellen unten gewählt werden.;
Der Dorn wird durch die Schalung gesteckt (durchbohren) und durch Anbinden an die Bewehrung fixiert. Er kann waagerecht oder senkrecht einbetoniert werden. Querkräfte, Beweglichkeit und Bewehrungsmengen können nach den Tabellen unten gewählt werden.;
Die Bauteile sind aus bewehrtem / unbewehrtem Beton mit Mindesteigenschaften des C20/25. Statische Beanspruchungen, konstruktive Vorgaben und Montagemöglichkeiten bestimmen die Auswahl. Die Berechnung erfolgt einseitig eingespannt. Die Bemessungsregeln für den Dorn basieren aktuell auf der Richtlinie VDI 6207. Eine Zusammenfassung für die Dorne können Sie mit unserem SPEBA® Infoblatt Querkraftdorne herunterladen.
Technische Daten Dorn Q 4 LL
| Dorndurchmesser | mindest Einbindelänge | standard Dornlänge | standard Gesamtlänge | Hülse |
|---|---|---|---|---|
| d | 5×d | 2× 5d +30mm | 10×d +60mm | dHülse |
| mm | mm | mm | mm | mm |
| 25 | 125 | 280 | 310 | 60 | 80 | 100 |
| Hülse Ø60 : (60 mm × 30 mm) | Hülse Ø80 : (80 mm × 30 mm) | Hülse Ø100 : (100 mm × 30 mm) | |||
| d | Bewegungsspiel | d | Bewegungsspiel | d | Bewegungsspiel |
| mm | ux (± mm) | mm | ux (± mm) | mm | ux (± mm) |
| 25 | 15 | 25 | 25 | 25 | 35 |
| Typ: Q4LL-60 | Typ: Q4LL-80 | Typ: Q4LL-100 | |||
SPEBA® Querkraftdorne werden aus den Stahlqualitäten V4A (1.4571) und Baustählen S235/355 J2 (1.0577) gefertigt. Stahl der Werkstoffgruppe 1.4571 ist ein nichtrostender austenitischer Chrom-Nickel-Molybdän-Stahl mit Titanstabilisierung. Die Streckgrenze Rp0.2 der Stähle reicht von 200 bis 460 MPa. Die Zugfestigkeit Rm liegt bei 470 bis zu 950 MPa. Bezüglich der Duktilität wie bei Betonstahl weist V4A einen Rm/Rp0.2 Wert von 1,4 bis 2,1 auf. 1,05 ist normaler Betonstahl und 1,08 „hochduktil“. Die weichste Ausführung des V4A ist der lösungsgeglühte Zustand. Hier weist der Stahl ein Rp0.2=255 MPa auf. Dieser wird als „S235“ Stahl eingesetzt. Kaltverfestigte Stähle weisen gegenüber dem lösungsgeglühten Zustand eine geringe Magnetisierbarkeit auf μr<1,3. V4A Querkraftdorne sind mit und ohne Zusatzwerkstoff mit allen üblichen Verfahren schweißbar. Nach dem Schweißen ist keine Wärmebehandlung erforderlich. Die Zwischenlagentemperatur sollte 200°C nicht überschreiten. Anlauffarben müssen mechanisch oder chemisch entfernt werden. Bemessungsvorschläge entnehmen Sie bitte unseren Prospekten oder der Veröffentlichung in Richtlinie VDI 6207 oder der nachfolgenden Tabellen.
Alle Angaben beruhen auf unserem derzeitigen Wissensstand. Produkte unterliegen üblichen Fertigungstoleranzen und die Angaben hier stellen keine zugesicherten Eigenschaften dar. Änderungen vorbehalten.
Bemessungstabelle Q4-LL
| Dorndurchmesser | Randabstand | Fuge1) | Dorn Beanspruchbarkeit | Betonbewehrung |
|---|---|---|---|---|
| Ø d 〈mm〉 | ≥3d 〈mm〉 | a 〈mm〉 | Vs,Rd 〈kN〉 (S355) | As,req 〈cm²〉 |
| 25 | 75 | 0 | 22,7 | 0,523 |
| 5 | 18,9 | 0,435 | ||
| 10 | 16,2 | 0,373 | ||
| 15 | 14,2 | 0,327 | ||
| 20 | 12,6 | 0,290 | ||
| 25 | 11,4 | 0,277 | ||
| 30 | 10,3 | 0,267 | ||
| 35 | 9,5 | 0,261 | ||
| 40 | 8,7 | 0,258 | ||
| 50 | 7,6 | 0,261 | ||
| 60 | 6,7 | 0,277 | ||
| 80 | 5,4 | 0,373 |
Datenblatt
Die Datenblätter für die SPEBA® Querkraftdorne finden Sie hier im Anhang als PDF-Download.
DownloadBrandschutzmanschette BS 5100
Die SPEBA® Brandschutzmanschette BS 5100 wird in Bewegungsfugen beim Einsatz von SPEBA® Querkraftdornen eingebaut. Sie schützt im Brandfall den Querkraftdorn vor zu hohen Temperaturen (Stahltemperatur bei 90 Minuten Brandlast < als 500° C) und sichert so die Tragfähigkeit des Stahls. So erreicht der Dorn nach DIN 4102 die Feuerwiderstandsklasse F 90.
