Deckenlager WLS
Zentrierlager Mauersperrbahn

Durch elastische Lagerungen von Bauteilen wird die Übertragung von Körperschallwellen eines Bauteils auf ein anderes reduziert, Lasten werden im Mauerwerk zentriert und Bewegungen der Bauteile durch elastische Verformung schadfrei ermöglicht. SPEBA® Deckenlager WLS trennen die zu lagernden Bauteile voneinander und machen wirksamen Schallschutz möglich Verhindern Risse im Mauerwerk und Abplatzungen an Bauteilkanten. Die richtige Wahl des Deckenlager WLS bestimmt sich durch die vorhandene Auflast und Bewegungseinwirkungen. Müssen größere horizontale Kräfte übertragen werden, bietet sich die Kombination aus Deckenlager WLS und z.B.  SPEBA Querkraftdorn Q6 an.


Weitere Informationen zum Deckenlager WLS hier direkt downloaden.



DOWNLOAD DATENBLATT

Einsatzkonzept SPEBA® Deckenlager WLS

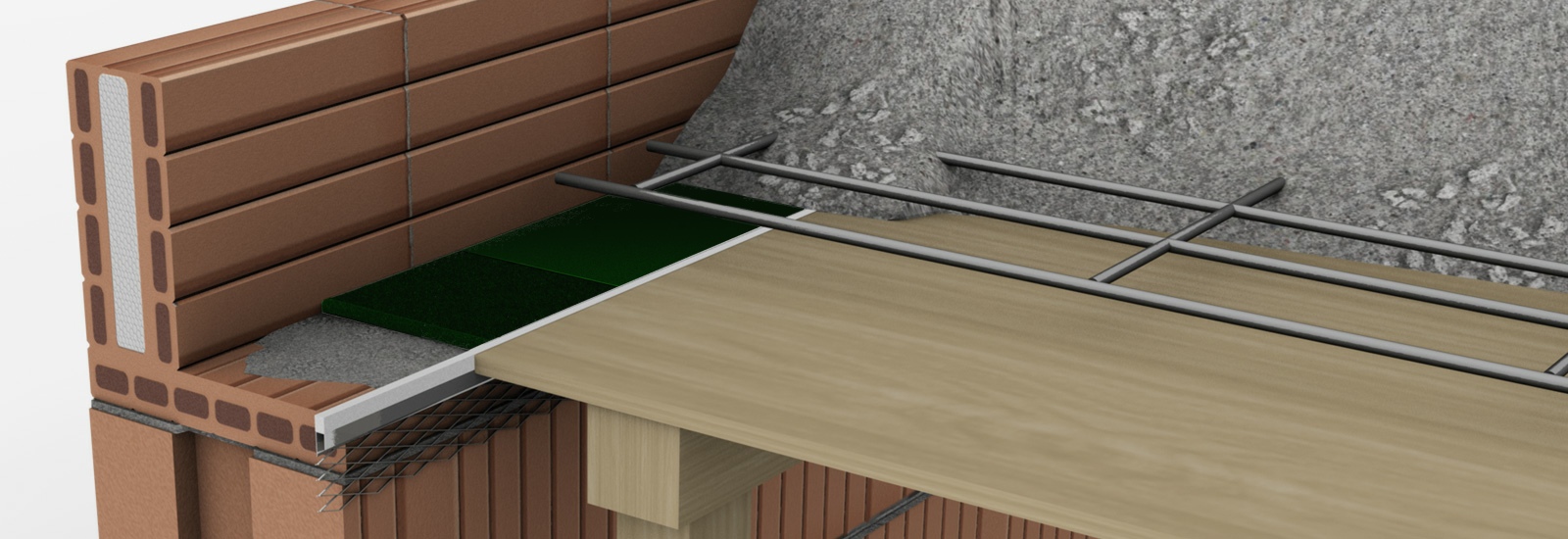

Deckenlager SPEBA WLS als Mauersperrbahn (alternativ zu Dachsperrbahn R500) zur Übertragung von Schubkräften in der Mauerwerkfuge

Die SPEBA® Deckenlager WLS sind 3-10 mm dicke Elastomer-Bahnen, die als ideale Trennschicht im Mauerwerksbau ohne zusätzlichen Ringbalken oder -anker bei einer Mauerwerksdruckfestigkeit fk ≤5 N/mm² angewendet werden. Ein wesentlicher Gesichtspunkt für die Verwendung als Deckenauflager ist die Vermeidung von Rissen im Mauerwerk, die aus Durchbiegungen, Verformungen sowie Schwindverkürzungen von Stahlbetondecken entstehen können. Stahlbetondecken verkürzen sich durch Kriechen und Schwinden, Dach- und Garagendecken unterliegen z. T. erheblichen Temperaturverformungen. Die Kombination von geringer Haftverbundfestigkeit, guter Elastizität und ausreichend hoher Reibungsbeiwerte (μd > 0,45) führt dazu, dass bereits bei geringen Deckenverformungen ein mäßiges Herausbewegen der Decke aus dem Wand-Decken-Knoten schadfrei möglich wird. SPEBA® Deckenlager WLS mindern die Tragfähigkeit vom Mauerwerk nicht ab. SPEBA® Deckenlager WLS kann als Mauersperrbahn (alternativ zu Dachpappe R500) zur Übertragung von Schubkräften in der Lagerfuge gemäß der Bemessungsnorm DIN EN 1996-1-1 verwendet werden.





EigenschaftenDeckenlager WLS
SPEBA® Deckenlager WLS 3mm Wandlager Dachpappe R500Materialelastisch gebun­denes Gra­nulat mit feiner Sieb­linie
An­wen­dungs­be­reichBe­ton­bau, Holz­bau, Mau­er­werks­bau, Stahl­bau
Ein­satz­be­reichDe­cke­la­ger, Zen­trier­la­ger, Trenn­la­ge, Schall­schutz­la­ger
Ein­bau­dicke t3,0 mm |4,0 mm | 5,0 mm | 8,0 mm | 10,0 mm
hori­zon­tale Ver­for­munguR,d ≤ 0,6× (t-1) 〈mm〉
Druck­be­an­spruch­bar­keit σR,d(ULS)σR,d = 0,4x S +1 ≤ 4,0 〈N/mm²〉
Ver­dreh­bar­keit αR,dαR,d = 0,3× t/a
AbmessungRollen­ware bei t= 3mm | Ein­zel­länge 1000 mm
Haft- & Reib­wertefnk0 > 0,10 〈N/mm²〉 μk >0,43 〈-〉 DIN EN 1052-3
Tem­pe­ra­tur­ein­satz­be­reich-30°C bis +60°C
Lagerbreite ain üblichen Mau­er­werks­rei­ten ≥100mm.

Bemessungswertetabelle


Decken­lager WLS Be­last­bar­keit Rd 〈kN/m〉 & Ver­dreh­bar­keit αa,R,d
TypDicke 〈mm〉Kenn­grö­ßenLa­ger­brei­te a 〈mm〉
115175240300365425
WLS 33Rd460 kN/m700 kN/m960 kN/m1200 kN/m1460 kN/m1700 kN/m
αa,R,d7,8 ‰7,5 ‰7,2 ‰6,2 ‰6 ‰5,1 ‰
WLS 44Rd460 kN/m700 kN/m960 kN/m1200 kN/m1460 kN/m1700 kN/m
αa,R,d10,4 ‰10 ‰9,6 ‰8,2 ‰8 ‰6,8 ‰
WLS 55FRd460 kN/m700 kN/m960 kN/m1200 kN/m1460 kN/m1700 kN/m
αa,R,d13 ‰12,5 ‰12 ‰10,3 ‰10 ‰8,5 ‰
WLS 88Rd412 kN/m700 kN/m960 kN/m1200 kN/m1460 kN/m1700 kN/m
αa,R,d20,8 ‰20 ‰19,2 ‰16,5 ‰16 ‰13,7 ‰
WLS 1010Rd352 kN/m696 kN/m960 kN/m1200 kN/m1460 kN/m1700 kN/m
αa,R,d26 ‰25 ‰24 ‰20,6 ‰20 ‰17,1 ‰
Streifenbreiten auf Kundenwunsch von 40 mm bis 500 mm möglich.
Bei größeren planmäßigen Ausmitten, z.B. Dachdecken mit wenig Auflast oder Decken mit großer Spannweite, sollte zur Verringerung der Biegebeanspruchung die Lasteinleitung der Stahlbetondecken durch entsprechend dicke SPEBA® WLS zentriert werden. Die Bemessung der rechnerischen Lastausmitte ed am Wand-Decken-Knoten wird in Anlehnung Richtlinie VDI 6207 wie folgt mit der Lagerbreite a geführt: ed = a²/(2×te)×tanαa,Ed

Stoßstellenkorrekturwert ΔKij DIN EN 12354:
Zur Verbesserung der Flankendämmung kann der Korrekturwert ΔKij in Abhängigkeit des E Moduls der Trennlage berechnet werden.

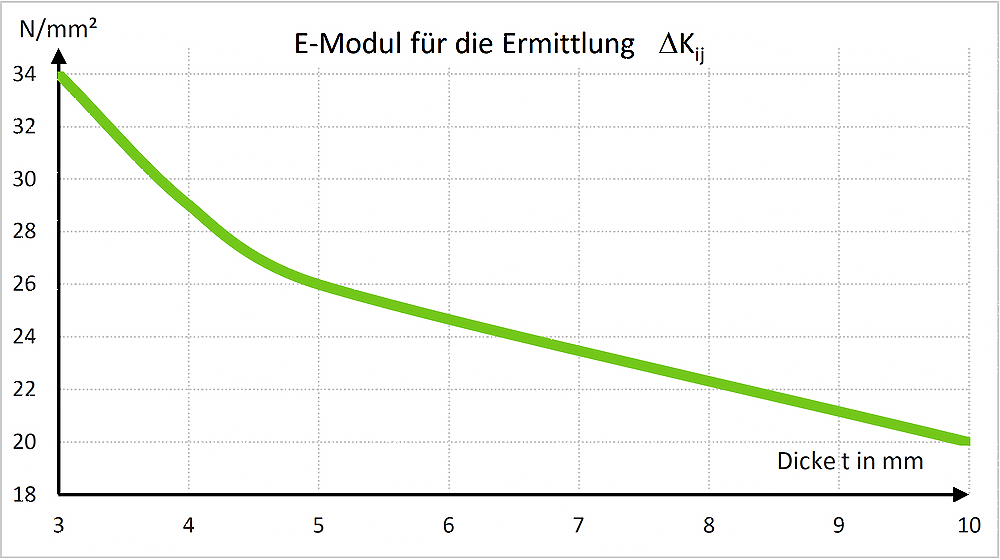

EModul SPEBA® Deckenlager WLS Stoßstellenkorrekturwert ΔKij DIN EN 12354

Datenblatt

Die Datenblätter für die SPEBA® Dckenlager WLS finden Sie hier im Anhang als PDF-Download.
Download

Ausschreibungen

Die Ausschreibungstexte für die SPEBA® Treppenlager TS 4800 finden Sie hier im Anhang als PDF-Download.
Download
